آلة قطع الحجر المحجر

BCTC B2QYKZ - آلة قطع المحاجر ذات الشفرات المزدوجة والمغناطيس الدائم، مناسبة لمناجم الجرانيت والرخام والكوارتز المفتوحة.

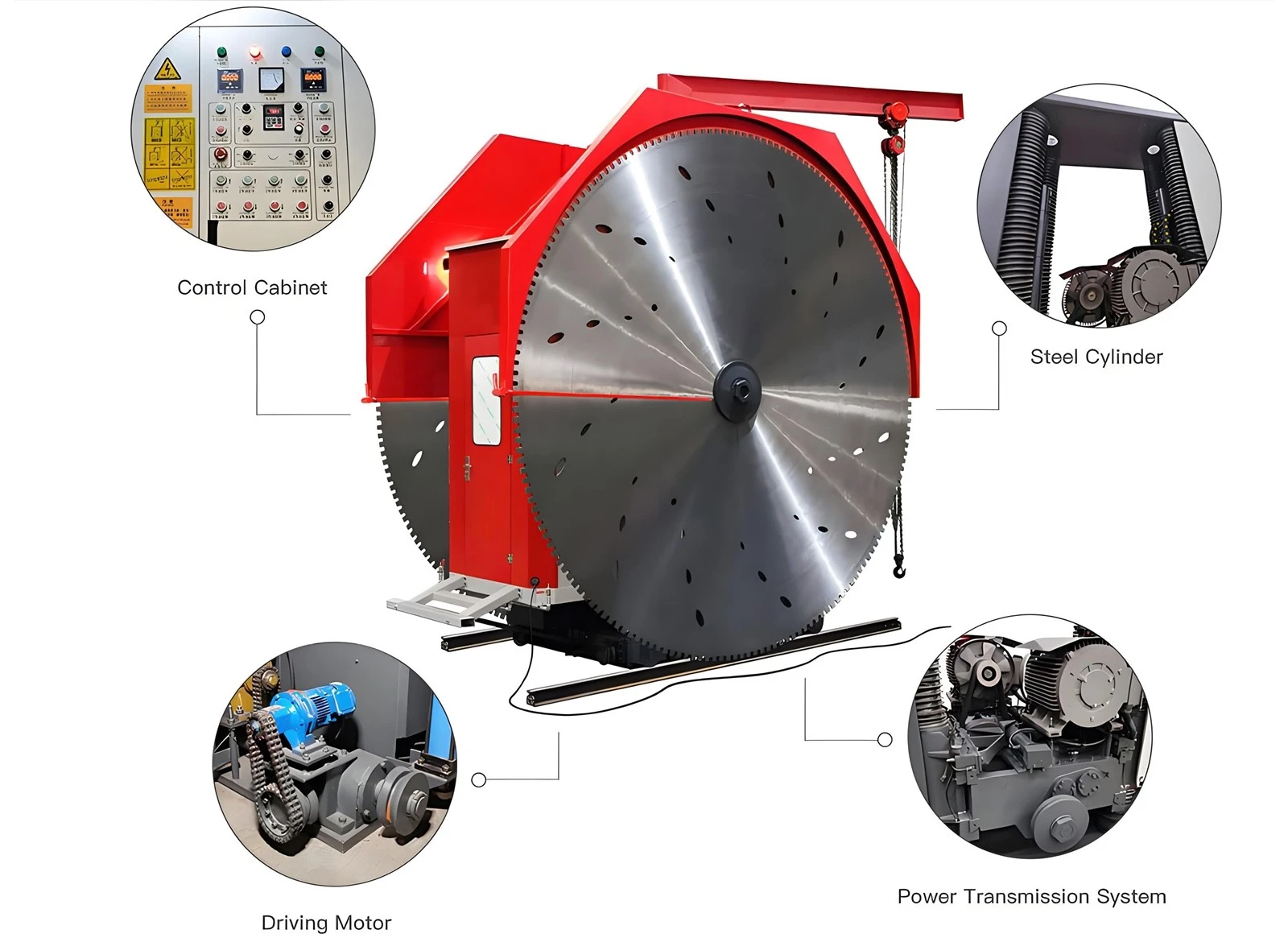

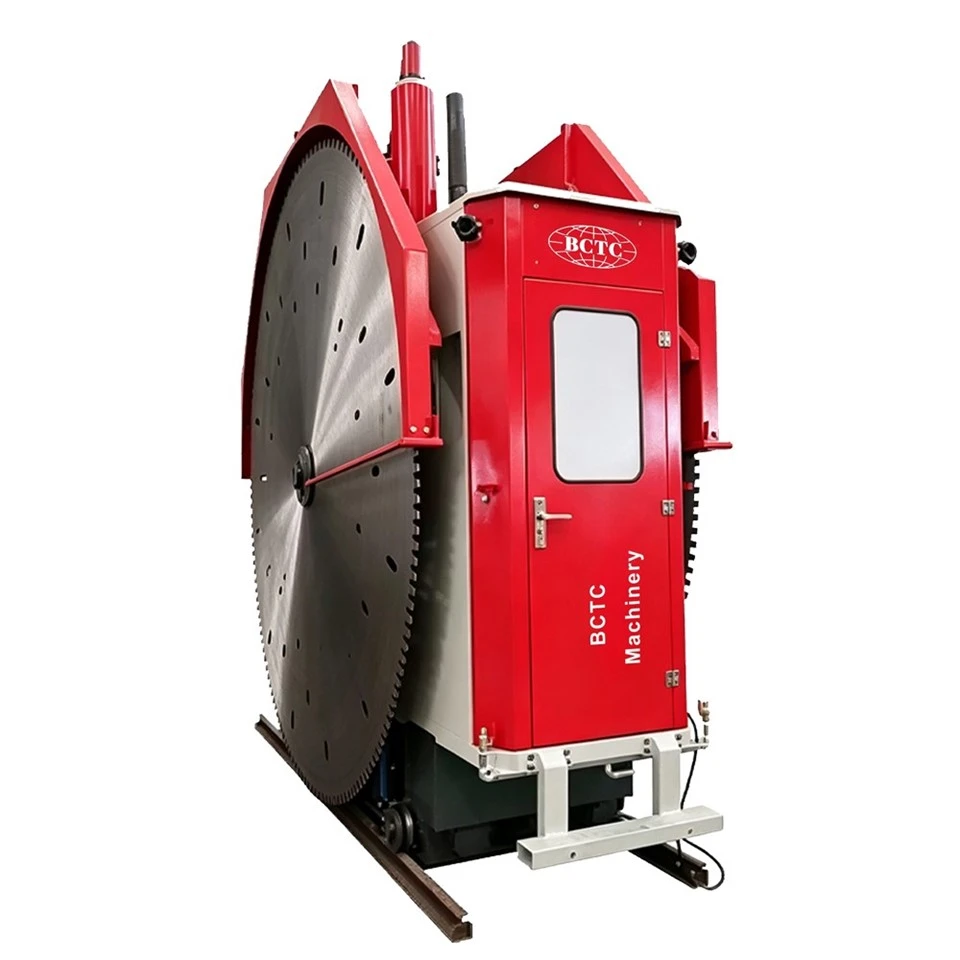

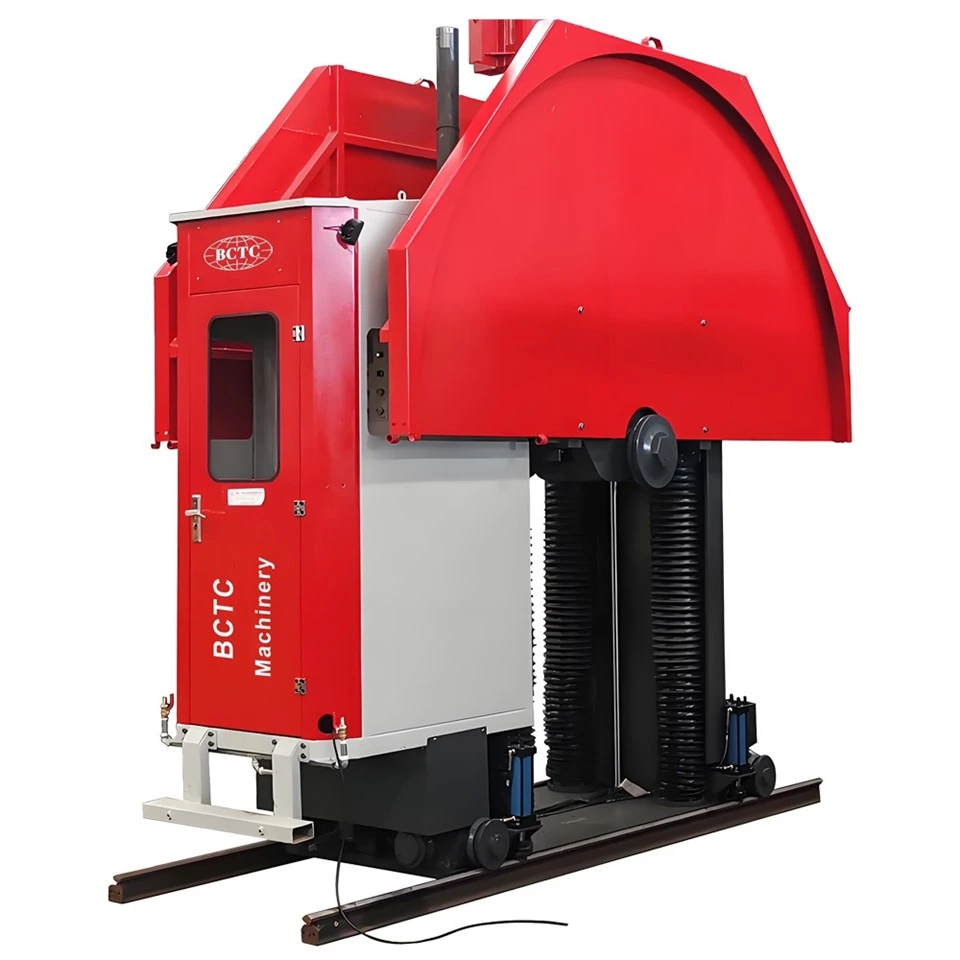

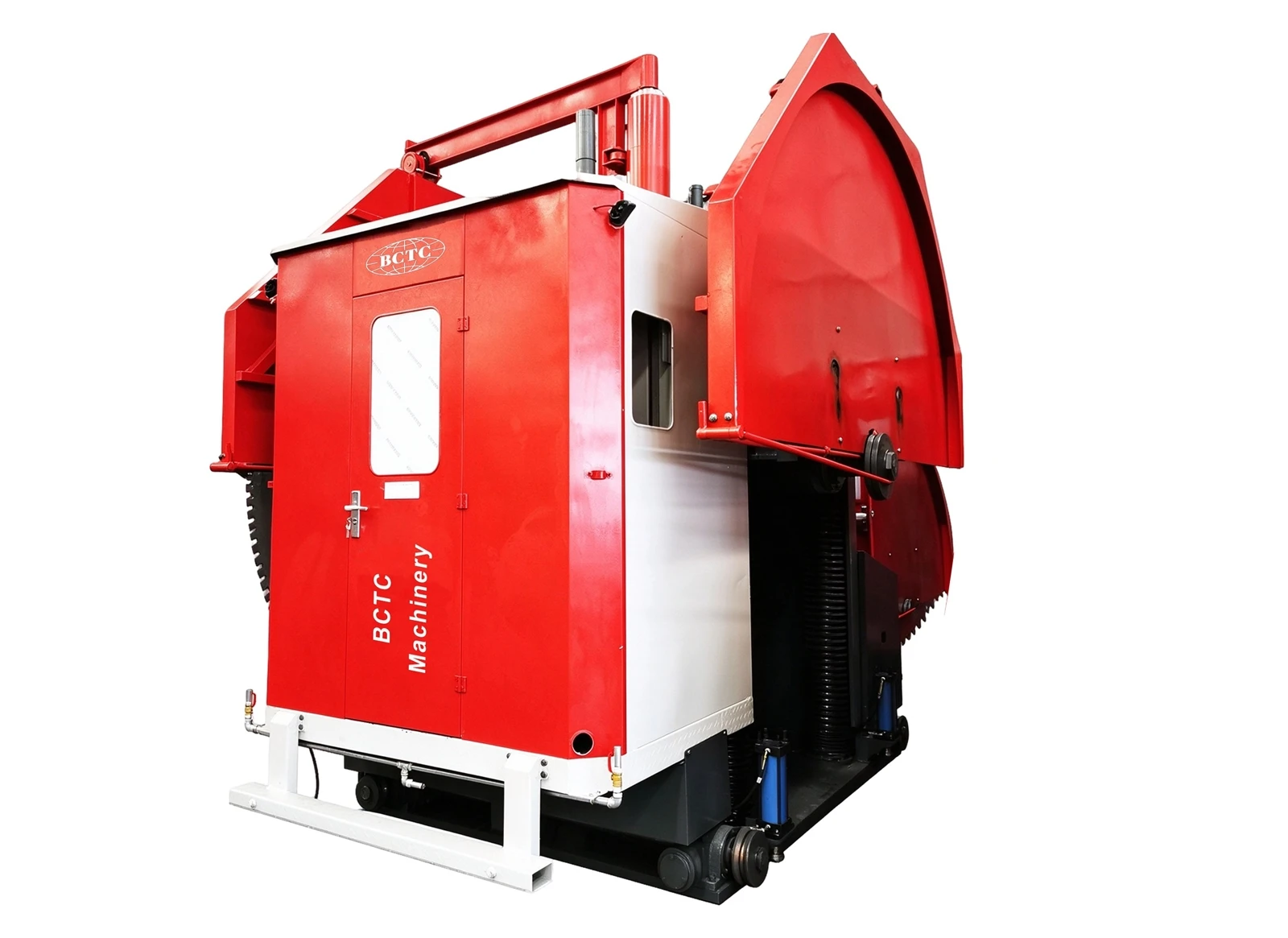

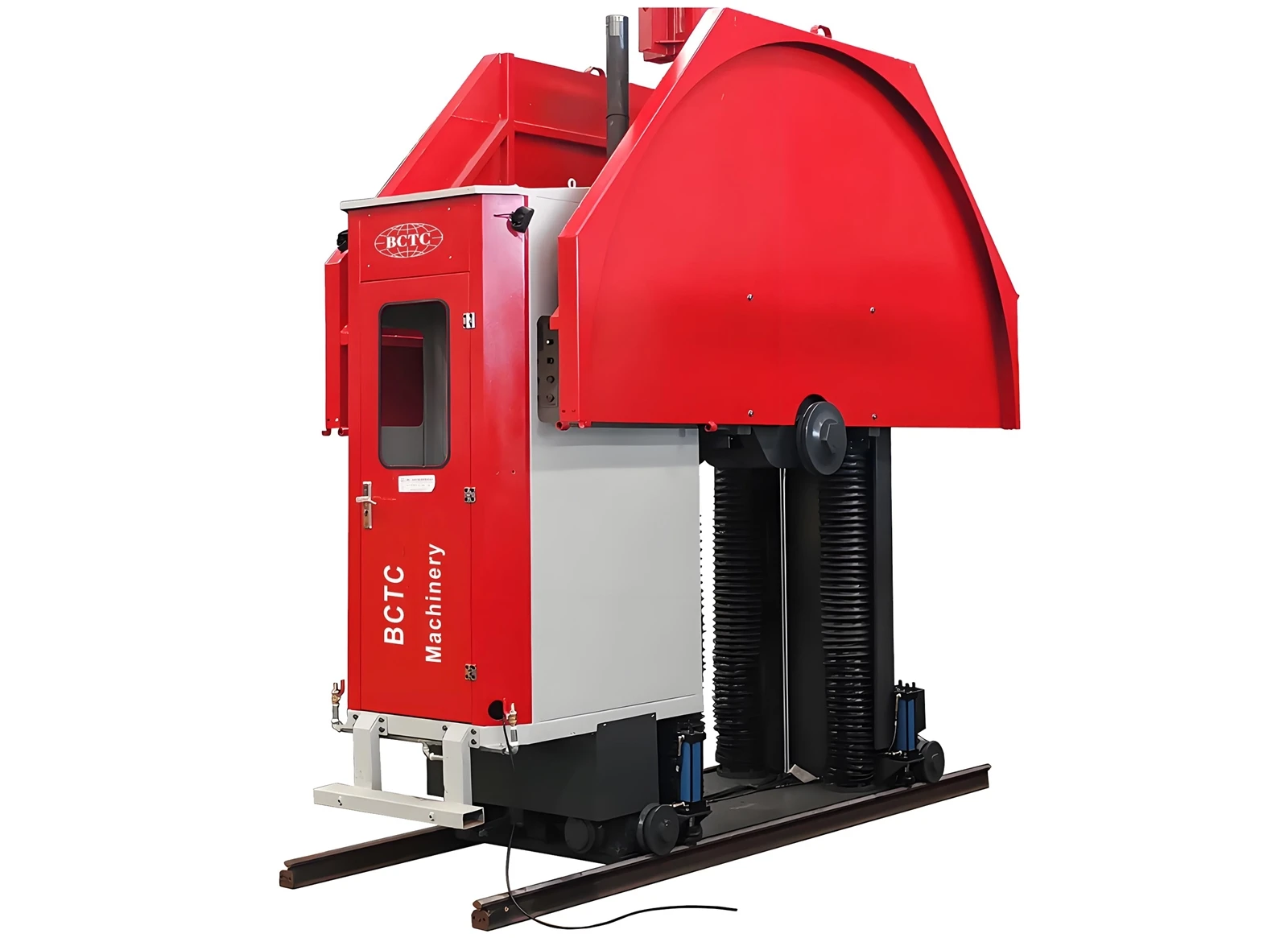

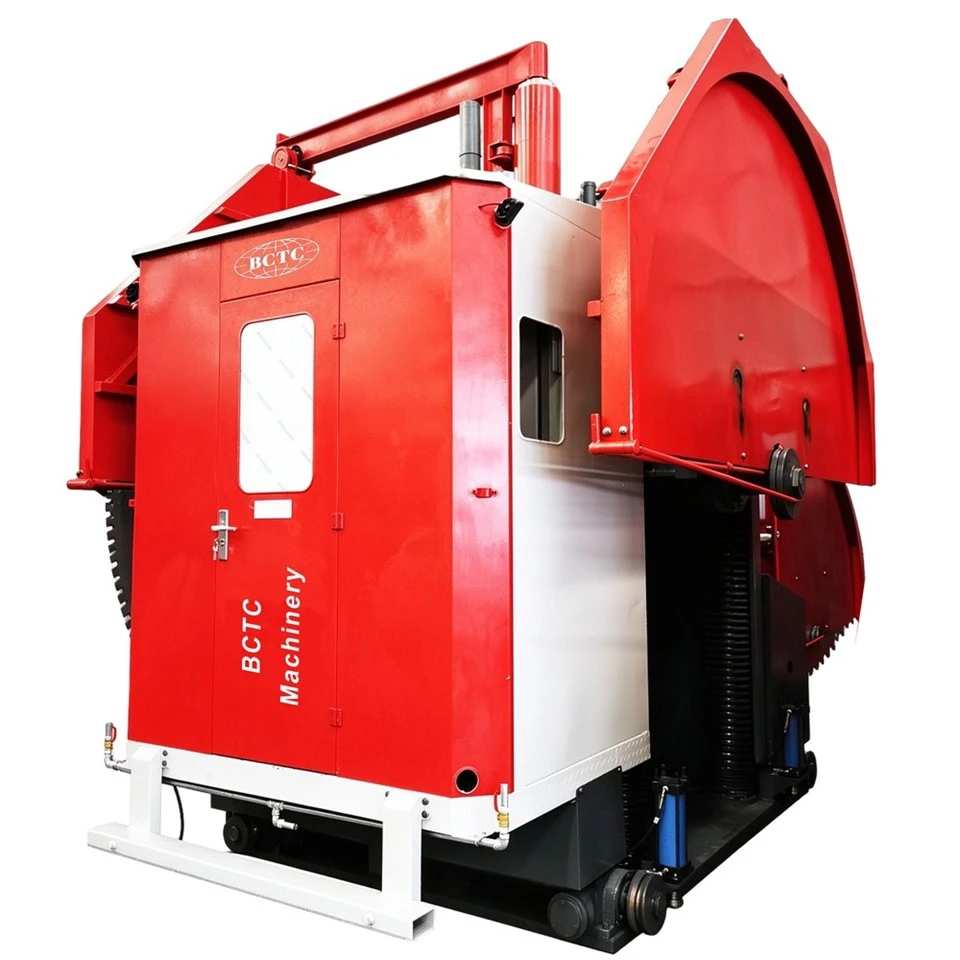

آلة قطع محجر الحجر BCTC B2QYKZ

ما تبيعه المحاجر فعليًا هو كتل حجرية جاهزة، وليس صخورًا. مقابل كل متر مكعب من الحجر المسحوق الذي يتم تفريغه من المحجر، تكون قد أخذت بالفعل في الاعتبار تكاليف الحفر والتجريد والنقل. وينطبق الشيء نفسه على قواطع الحجر المثبتة على الجنزير؛ يتم تحديد هندسة الحجر وهو لا يزال في وضع مستقيم. إن BCTC B2QYKZ عبارة عن آلة قطع الحجر في محجر الحجر ذات الشفرات المزدوجة المغناطيسية الدائمة، وهي مناسبة لمقالع الجرانيت والرخام والكوارتز ذات الحفرة المفتوحة، وهي مجهزة بشفرات ألماس 3600-4800 مم، قادرة على قطع الجوانب والقاع على طول نفس المسار.

اتصل الآن

تعتمد دقة المقطع العرضي على إمكانية التحكم في مسار القطع

1️⃣ مبدأ عمل المعدات

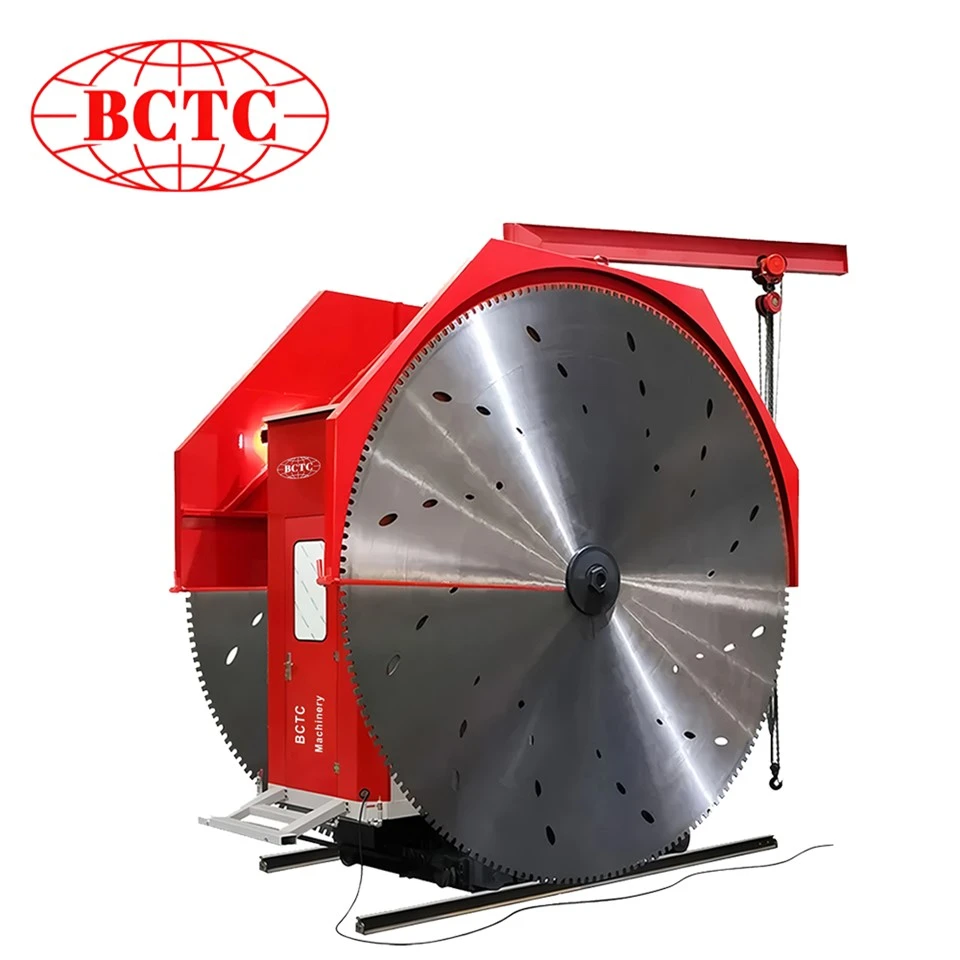

تم تركيب آلة قطع محجر الحجر المثبتة على المسار B2QYKZ على سكة توجيه تم وضعها مسبقًا. تتغذى الشفرات المزدوجة خطيًا على طول السكة. يتم ضبط عمق وعرض واتجاه القطع على لوحة التحكم مقاس 7 بوصة.

2️⃣ محرك متزامن ذو مغناطيس دائم

تستشعر الآلة صلابة الحجر من خلال مراقبة التيار وتقوم بضبط السرعة تلقائيًا. إنها تتباطأ عند مواجهة الحجر الصلب وتزيد سرعتها عند مواجهة الحجر الناعم، مما يمنع تشويش الشفرة.

3️⃣ عملية القطع

تقوم المعدة بشكل أساسي بالقطع العمودي الطولي، وتقطيع الحجر الخام إلى شرائح على طول السكة مع سطح قطع أملس. يتم الانتهاء من القطع السفلي بالتزامن مع منشار سلكي ماسي أو معدات حفر أفقية.

4️⃣ المزايا مقارنة بالتعدين التقليدي

التفجير التقليدي/التعدين الإسفيني:يعتمد على المفاصل الصخرية للحكم، والمقطع العرضي لا يمكن السيطرة عليه، والمنتج النهائي عرضة لعدم الانتظام، وغالبًا ما يتم تخفيض تصنيف الحجر وتقليل قيمته.

حل قطع المسار:يمكن ضبط اتجاه وعمق القطع الرأسي يدويًا، مما يؤدي إلى تشكيل دقيق ومربع للكتل الخام، بسعر لكل كتلة كاملة.

مزدوج قطع متزامن للشفرة، تحكم معياري موحد لحجم الكتلة

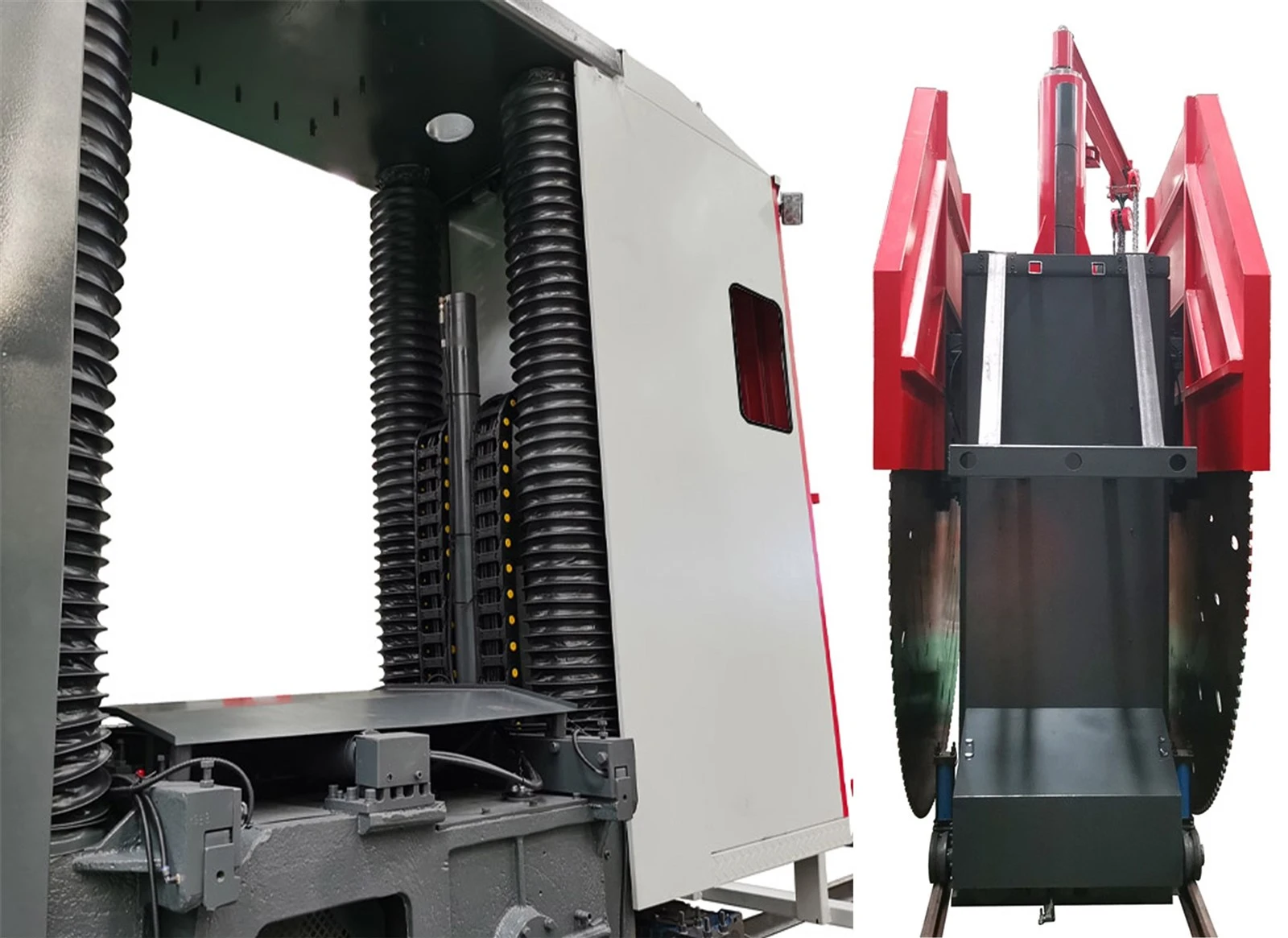

✅ هيكل المغزل المشترك ذو الشفرة المزدوجة:تشترك الشفرتان في مغزل واحد. يتم ضبط تباعد الشفرة مسبقًا وفقًا لعرض الكتلة. تنتج التغذية الواحدة شريطين جانبيين طويلين، مما يزيد من كفاءة الإنتاج بنسبة تزيد عن 10%. تنتقل المعدات خطيًا على طول قضبان التوجيه الموضوعة مسبقًا، وذلك باستخدام القضبان كمعيار موحد لضمان دقة القطع الرأسي وإزالة انحرافات الأبعاد الناتجة عن عمليات التثبيت المتعددة.

✅ كفاءة إخراج أعلى:بالمقارنة مع القطع المفرد بشفرة وجهًا تلو الآخر، فإن عملية القطع المركب للجانب العلوي تزيد من كفاءة القطع بأكثر من 40%، مما يقلل بشكل كبير من مشكلة الزوايا المفقودة في الكتلة وتجنب خسائر التسليم بسبب الأبعاد غير المتوافقة.

✅ تنظيم السرعة غير المتدرجة من النوع الصخري:المغزل يدعم تعديل السرعة بدون خطوات. يحدد محول التردد صلابة الحجر من خلال المراقبة الحالية ويمكن ضبطه بمرونة ضمن نطاق سرعة معين، مما يوفر طاقة أكثر بنسبة 10% إلى 20% من المحركات غير المتزامنة العادية. إنها مناسبة لمختلف الأحجار مثل الجرانيت والرخام والكوارتز.

مصممة خصيصًا لبيئات العمل الخارجية

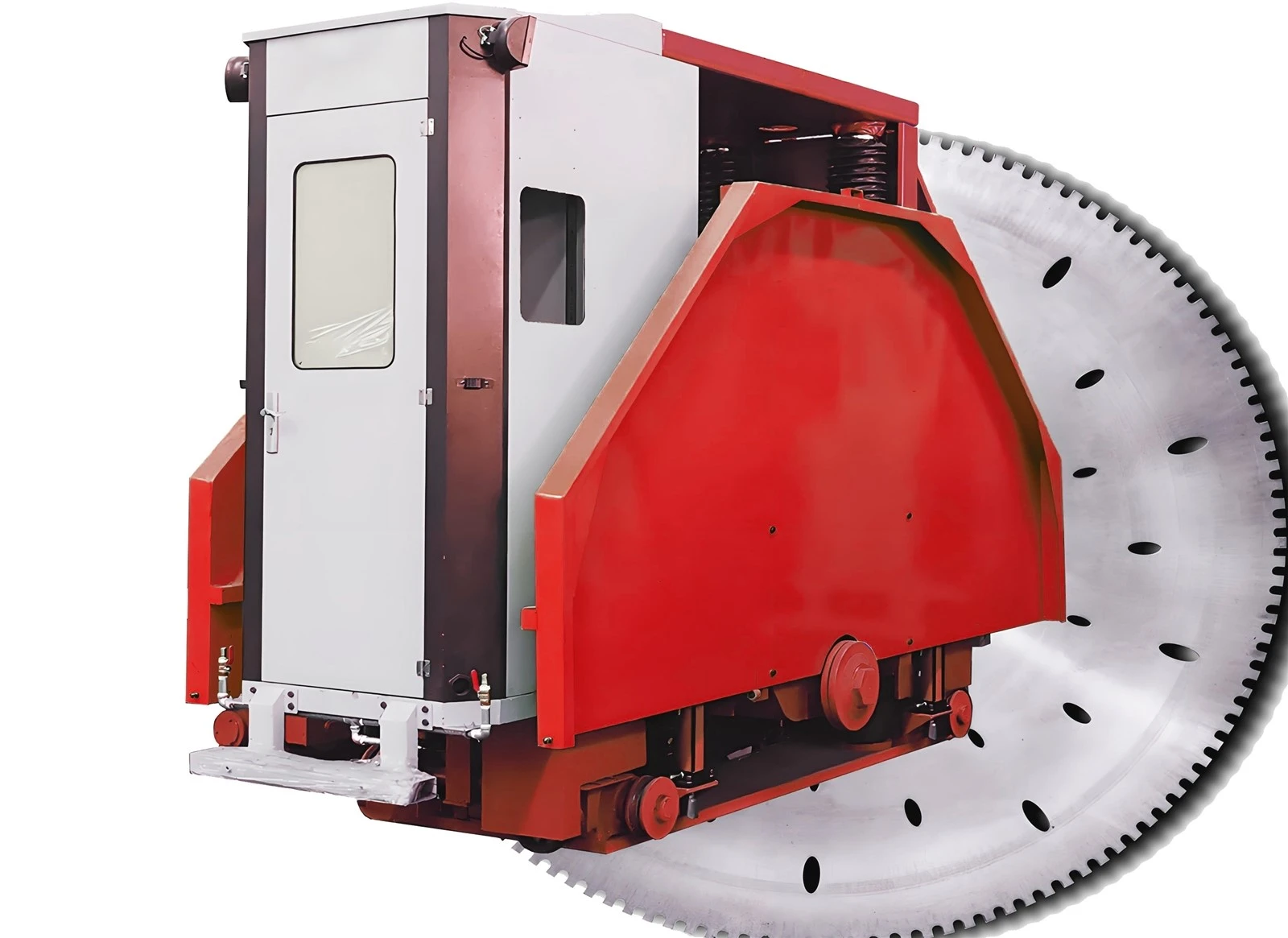

🔆هيكل معزز وتخطيط بسيط

صلابة ومتانة عامة عالية. يمكن الوصول بسهولة إلى جميع المكونات لصيانة المشغل. يحل المحرك المباشر بأربعة محاور محل أحزمة V التقليدية، مما يتجنب المشاكل الناجمة عن اختلافات شد الحزام.

✨مدخلات الجهد واسعة

يدعم نطاق الجهد المقنن للتيار المتردد ثلاثي الطور 440 فولت وأدناه. تم تكوين المكونات الكهربائية لظروف العمل القاسية مثل غبار المناجم والجهد غير المستقر. تستخدم المكونات الرئيسية علامات تجارية مثل Siemens.

🌟عبء العمل المدعوم على الطريق:

الوزن الإجمالي للسلسلة هو 7000-12000 كجم (حسب الطراز). يمكن تمديد المسار مع تقدم وجه العمل، مما يتيح التعدين طبقة تلو الأخرى.

ميزات الترقية الاختيارية

محرك الدفع الرئيسي الاختياري ذو التردد المتغير والمغناطيس الدائم

توفير الطاقة بنسبة 25%~35%
عزم دوران مستقر
تنظيم سرعة تحويل التردد بدون خطوات

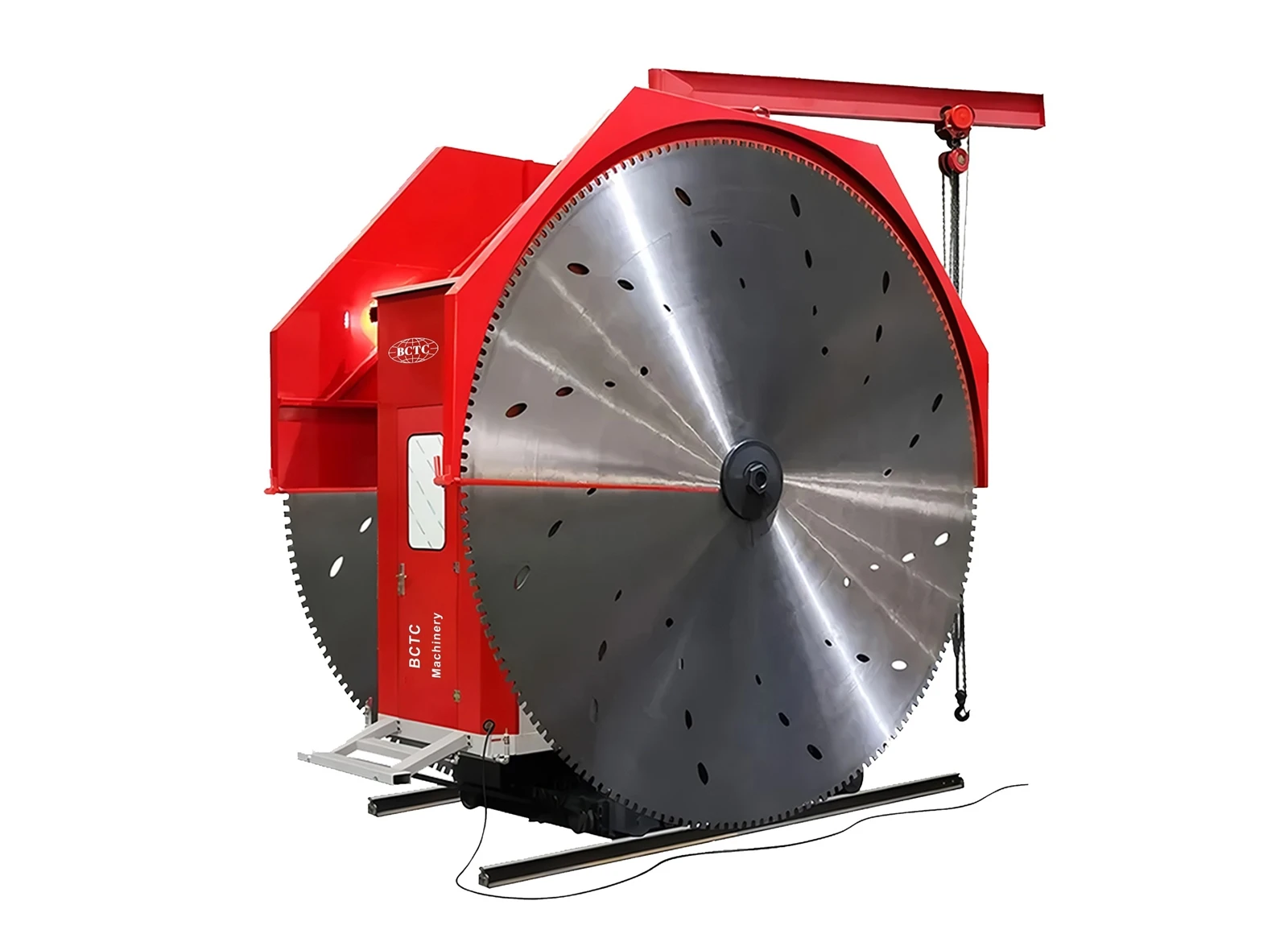

Stone Quarry Cutting Machine Application

نظام قطع ذكي أوتوماتيكي بالكامل اختياري يعمل بالذكاء الاصطناعي (الخيار الذكي الأساسي)

خفض الشفرة تلقائيًا بتقنية الذكاء الاصطناعي + قطع تغذية الشفرة تلقائيًا
الزائد الحماية التكيفية الذكية
وظيفة التحكم عن بعد السحابية

عملية القطع

إعداد طاولة العمل

تحديد حجم الكتلة والتخطيط.

تركيب السكك الحديدية

قم بوضع القضبان الثقيلة ومحاذاتها-بما يتوافق مع مسار السفر.

تحديد موضع المعدات

ضع الآلة على القضبان، بمحاذاة الخطوط المحددة.

قطع الطبقات الطولية

تقوم الشفرات المزدوجة بتغذية طبقة تلو الأخرى على طول القضبان، لتقطع إلى العمق المطلوب.

الانفصال السفلي

استخدم منشارًا سلكيًا ماسيًا لإكمال القطع السفلي الأفقي، وفصل الكتلة عن الصخرة الأم.

التعامل مع الكتلة

ارفع الكتلة وانقلها إلى منطقة المعالجة.

المواصفات الفنية

غرض	وحدة	B2QYKZ-3600	B2QYKZ-4200	B2QYKZ-4600	B2QYKZ-4800
قطر الشفرة	مم	3600	4200	4600	4800
الأعلى. عمق القطع	مم	1500	1800	2000	2100
عرض القطع، النوع أ	مم	1360–1960	1950–2550	1950–2550	1950–2550
عرض القطع، النوع ب	مم	1500–2100	-	-	-
عرض القطع، النوع C	مم	2300–2900
عرض القطع، النوع د	مم	2700–3300	2600–3300	2600–3300	2600–3300
قوة المحرك الرئيسي	كيلووات	72×2		80×2
قوة محرك المضخة	كيلووات	4
قوة محرك القيادة المتقاطعة	كيلووات	1.5×2
القوة الإجمالية	كيلووات	151		167
الأبعاد الكلية (الطول×العرض×الارتفاع)	مم	3900×1600×2900	4500×1950×3500	4700×1950×3700	4900×1950×3700
الوزن الإجمالي	كجم	7000–9000	8000–11000	9000–12000	9000–12000

جوهر قطع الكتل الحجرية يكمن في السرعة الخطية لحافة قطع شفرة المنشار، وليس سرعة محرك المغزل.

يبلغ قطر شفرة المنشار 3600 ملم ويبلغ محيط حافة القطع حوالي 11.3 مترًا. عند سرعة المغزل 200 دورة في الدقيقة، يمكن أن تصل السرعة الخطية إلى 37.68 م/ث، والتي تقع ضمن النطاق المطبق لشفرات المنشار الماسية المصنوعة من الجرانيت. هذا النوع من السرعة المنخفضة، وعزم الدوران العالي، وحالة القطع للخدمة الشاقة هو على وجه التحديد المكان الذي تتفوق فيه المحركات المتزامنة ذات المغناطيس الدائم. توفر سلسلة BCTC B2QYKZ، من Ningde، وهي علامة تجارية رائدة في الصين، نطاق سرعة يتراوح من 200 إلى 1400 دورة في الدقيقة، وتقوم تلقائيًا بضبط سرعة تغذية القطع لحماية شفرة المنشار وتحقيق توفير في الطاقة بنسبة 10% إلى 20% مقارنة بالمحركات العادية غير المتزامنة.
